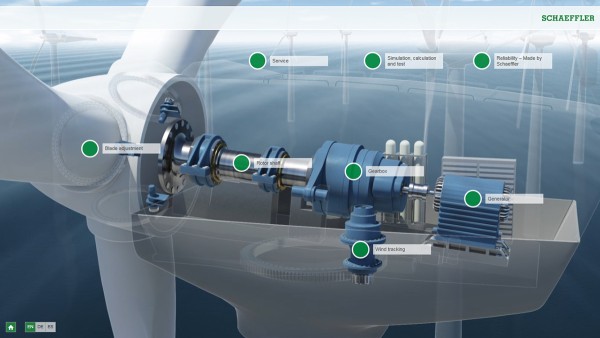

Arbore de rotor
Încărcări dinamice intense
Soluția ideală pentru fiecare concept de rulment
Rulmenții arborelui de rotor au o importanță fundamentală. Aici acţionează direct toate forţele generate de vânt. Rulmenţii sunt supuşi unor sarcini dinamice şi unor condiţii de funcţionare deosebite. Schaeffler dezvoltă împreună cu clientul cea mai eficientă soluţie de rezemare în rulmenţi.
Lagărul de arbore
În cazul în care lagărul fix și lagărul liber sunt puse în carcase separate, din cauza inexactităților de montaj și de producție, pe lângă încovoierea arborelui, se poate utiliza doar un tip de rulment autoaliniabil.
Rulment radial oscilant cu role butoi FAG (lagăr liber)
Avantaje
- Durată lungă de viaţă
- Potrivit pentru sarcinile cele mai grele
- Compensarea erorilor de aliniere și a încovoierii arborelui
- Relubrifiere simplă
Caracteristici
- Colivie masivă din alamă
- Joc al rulmentului ajustat
- Fricțiune redusă
Rulmenţii standard radiali oscilanţi cu role butoi pentru locaţia de lagăr liber se regăsesc în Catalogul nostru GL1.
Rulment radial oscilant cu role butoi FAG optimizat (lagăr fix)
Lagărul fix este expus la sarcini axiale deosebit de mari, ca urmare a acțiunii forțelor vântului. Am optimizat rulmenții noștri standard oscilanți cu role fiabili pentru a satisface mai bine cerințele specifice ale turbinei eoliene.
Avantaje
- Vibrații reduse în grupul propulsor datorită rigidității axiale sporite a rulmenților
- Robustețea crescută a rulmenților prin reducerea compresiunii și a valorilor de uzură
Caracteristici
Construcție internă optimizată pe aplicație
- Joc al rulmentului ajustat
- Osculaţie strânsă
- Umăr central fix
- Elemente rulante profilate
- Calitate X-life
Rulment radial oscilant cu role butoi FAG asimetric (lagăr fix)
Design asimetric pentru o capacitate de încărcare axială și mai mare
Pe lângă geometria internă optimizată, am dezvoltat în mod constant rulmentul oscilant cu role pentru a crește și mai mult durata de exploatare din turbinele eoliene. Datorită unui design asimetric de rulment, capacitatea de încărcare axială este semnificativ crescută. Rulmentul asimetric oscilant cu role dispune de un unghi de contact mai mare pe rândul solicitat axial și un unghi de contact mai plat pe rândul cu solicitare principală radială.
Avantaje
- Vibrații reduse în grupul propulsor datorită rigidității axiale şi mai mari a rulmenților
- Robustețea crescută a rulmenților prin reducerea şi mai pronunţată a compresiunii și a valorilor de uzură
Caracteristici
- Unghiuri de contact asimetrice
- Joc al rulmentului ajustat
- Osculaţie strânsă
- Elemente rulante profilate
- Umăr central fix
- Calitate X-life
Caracteristici personalizate pentru o durată de funcționare mai mare
Rulmenții oscilanți cu role personalizați pot fi prevăzuți suplimentar cu următoarele caracteristici:
- Durotect B pentru evitarea White Etching Cracks (fisuri albe de gravură, produse prin oboseala prematură)
- Triondur C pentru reducerea uzurii în cazul frecării mixte
- Diametru de alezaj ajustat pentru înlocuirea profesională a rulmentului
- Standard de energie eoliană Schaeffler pentru mai multă fiabilitate
Animația tehnică „Rulment oscilant cu role FAG – rulment de rotor pentru turbine eoliene”
Lagăr de butuc
Rulment FAG cu role conice pe două rânduri (lagăr fix)
Avantaje
- Durată lungă de viaţă
- Siguranță operațională ridicată și timp scurt de montaj datorită jocului presetat al rulmentului
- Jocul rulmentului și unghiul de contact pot fi setate în mod optim
- Ghidare axială strânsă a rotorului
- Execuția compactă a rulmentului
- Capacitate mare de încărcare a rulmentului
- Rigiditate ridicată
Caracteristici
- Construcție internă optimizată pe aplicație
- Joc presetat al rulmentului
- Geometrie internă optimizată în ceea ce privește uzura și înclinarea
Rulment FAG cu role cilindrice (lagăr liber)
Avantaje
- Lagăr liber ideal: Toate mișcările axiale au loc în interiorul rulmentului, fără a afecta cinematica rulmentului.
- Capacitate mare de încărcare radială
- Rigiditate radială ridicată
Caracteristici
- Joc presetat al rulmentului
- Geometrie internă optimizată în ceea ce privește uzura și înclinarea
Rulment FAG cu role conice (lagăr ajustat)
Avantaje
- Greutate redusă
- Rigiditate ridicată
- Ghidare axială strânsă a rotorului
Caracteristici
- Execuția compactă a rulmentului
- Capacitate mare de încărcare a rulmentului
- Unghiul de contact ajustabil în mod optim
Rulment cu role conice pe două rânduri cu dispunere în O
În cadrul conceptului de rulment singular, rotorul este susținut doar de un singur rulment cu role conice cu dispunere în O, care preia toate forțele și momentele. Dimensiunile rulmenților ating peste 400 mm în lățime și peste 3000 mm diametru exterior.
Rulment FAG cu role conice pe două rânduri (rulment de preluare a momentelor)
Avantaje
- Durată lungă de viaţă
- Siguranță operațională ridicată și timp scurt de montaj datorită jocului presetat al rulmentului
- Ghidare axială strânsă a rotorului
- Posibilitate de construcţie compactă a grupului propulsor
Caracteristici
- Rulment cu role conice pe două rânduri cu dispunere în O şi un unghi mare de contact
- Toate forțele și momentele sunt preluate într-un singur rulment.
- Setarea optimă a jocului rulmentului cu o capacitate mare de preluare a momentelor în același timp
- Joc presetat al rulmentului
Rulment FAG cu role conice pe două rânduri cu prindere în flanşă (lagăr cu flanșă)
Avantaje
- Durată lungă de viaţă
- Siguranță operațională ridicată și timp scurt de montaj datorită jocului presetat al rulmentului
- Montaj simplu prin unitate de rulment de rotor premontată
- Ghidare axială strânsă a rotorului
- Posibilitate de construcţie compactă a grupului propulsor
Caracteristici
- Rulment cu role conice pe două rânduri cu dispunere în O şi un unghi mare de contact
- Toate forțele și momentele sunt preluate într-un singur rulment.
- Setarea optimă a jocului rulmentului cu o capacitate mare de preluare a momentelor în același timp
- Unitate de rulment premontată (etanşată și gresată)
- Acoperirea componentelor împotriva coroziunii

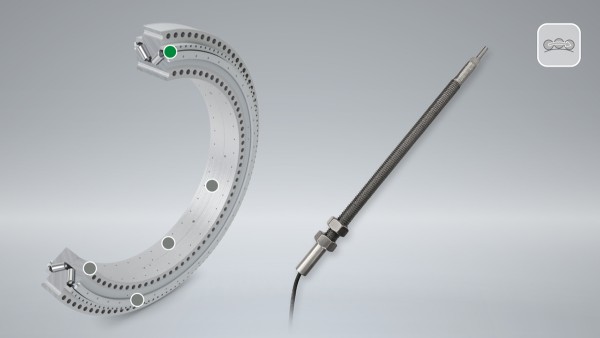

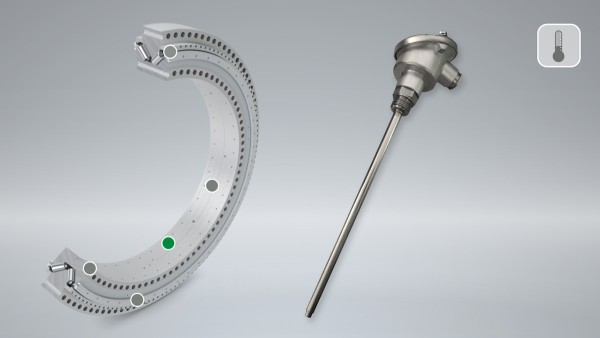

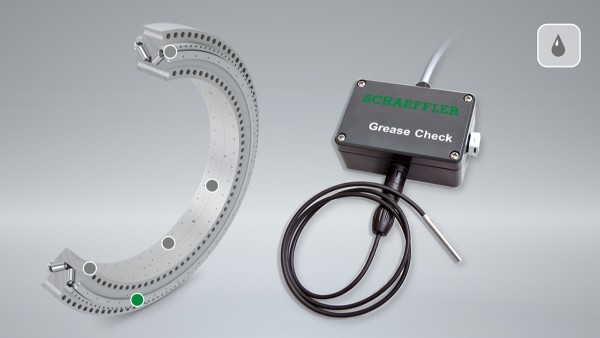

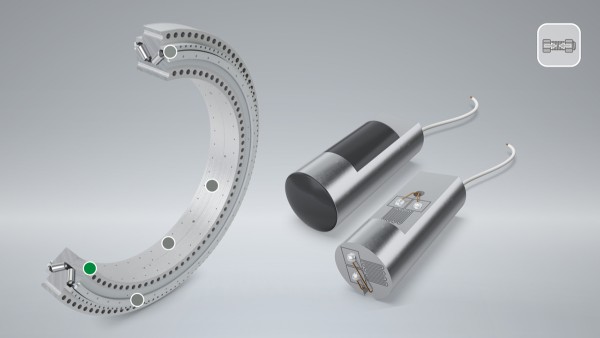

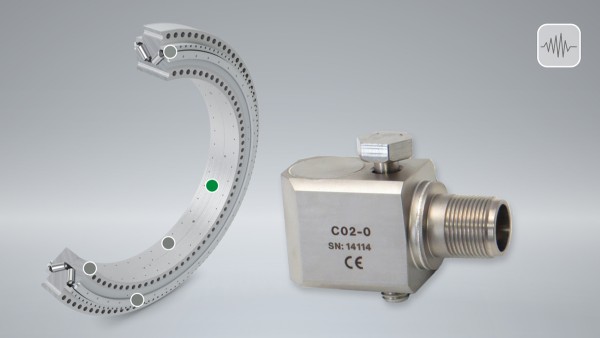

Sisteme inteligente

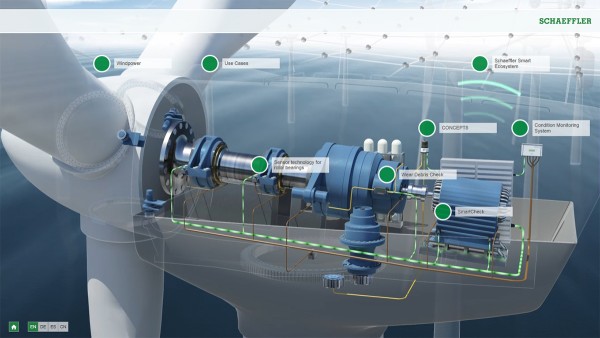

Pentru a îmbunătăți în continuare rulmenții din grupul propulsor și ansamblul sistemului și pentru a optimiza funcționarea instalației, datele reale oferă un potențial mare. Din acest motiv dezvoltăm rulmenți și sisteme cu senzori care colectează date relevante direct din sistem. Datorită cunoștințelor noastre de specialitate suntem capabili să interpretăm aceste date și putem oferi clienților noștri un plus de valoare sub forma serviciilor digitale și prin produse îmbunătățite:
- Evitarea daunelor rulmenților și a timpilor de oprire neplanificaţi
- Planificarea predictivă a mentenanței
- Optimizarea strategiei de operare
- Optimizarea rulmenților și a întregului sistem
- Costuri mai mici de energie electrică (LCOE)
