Simulare, calcul și testare
Programe de calcul și de simulare de ultimă generație
Experții noștri lucrează îndeaproape cu dezvoltatorii, producătorii și operatorii de turbine eoliene.
Programele de calcul și simulare de ultimă generație asigură o proiectare optimă a rulmenților turbinelor eoliene: de la rulmentul individual și componentele acestuia, la construcția adiacentă, până la grupul propulsor complet, care este configurat și optimizat cu programe de simulare special create pentru mai multe corpuri.
Cu simularea realistă de forţe şi momente, standul nostru de testare pt. rulmenți mari ASTRAIOS oferă informații valoroase încă din 2011, care sunt utilizate pentru noua dezvoltare a soluțiilor de rulmenți, precum și pentru optimizarea modelelor de simulare și de calcul.
De la sistemul complet până la contactul de rulare

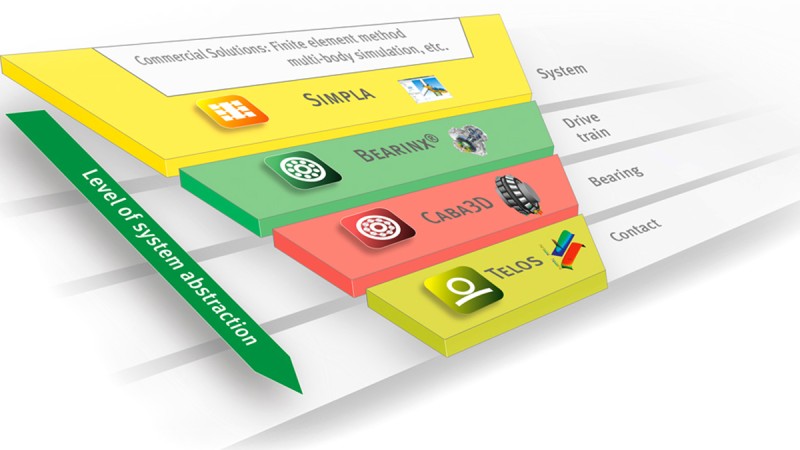

Cu lanțul de calcul Schaeffler avem mereu pregătite instrumentele CAE care se potrivesc în mod optim la focalizarea proiectării respective.
- SIMPLA: Simularea de sistem cu know-how despre rulmenți
- BEARINX: Proiectare de rulmenți cu înțelegerea sistemului
- CABA3D: Privire dinamică în rulment
- TELOS: Aici ne concentrăm pe contact.

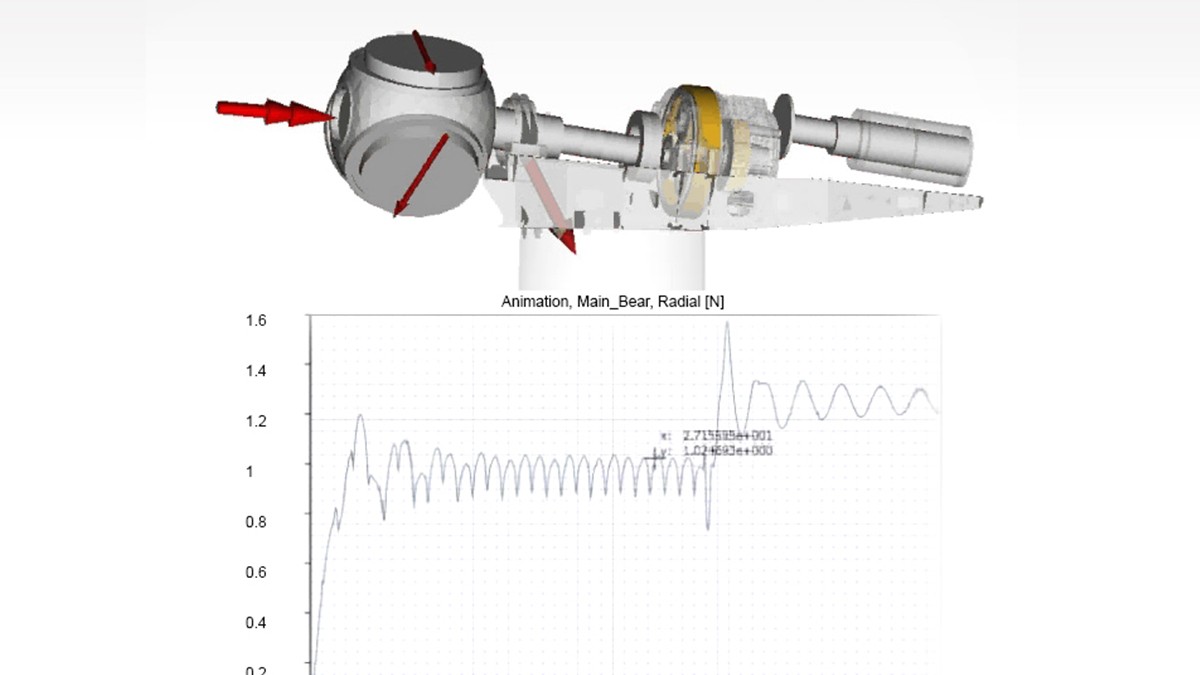

SIMPLA: Simulare de sistem
Simularea hibridă de mai multe corpuri (MKS) prezintă comportamentul dinamic al turbinei eoliene complete.
Pe baza modelului, componentele individuale ale grupului propulsor, precum și întregul design al instalației pot fi îmbunătățite încă din faza de dezvoltare:
- Simularea hibridă de mai multe corpuri cu model de rulment cuplat non-liniar, multidimensional
- Model MKS derivabil din modelul BEARINX existent
BEARINX: Proiectarea optimă a rulmentului
Programul BEARINX poate fi utilizat pentru modelarea și calcularea tuturor tipurilor de rulmenți, arbori complecși, sisteme de arbori până la transmisii complete.
Printre altele, BEARINX ia în considerare următoarele:
- comportamentul elastic neliniar al lagărelor
- elasticitatea arborilor şi a punților
- elasticitatea carcasei şi a mediului
- jocul în funcţionare sau prestrângerea lagărelor
- profilarea rolelor şi a căilor de rulare, precum şi osculaţiile căilor de rulare
- apăsarea reală de contact, cu luarea în considerare a înclinării şi profilării elementelor rulante
- influenţa condiţiilor de ungere, a contaminării şi a apăsării reale de contact, asupra durabilităţii la oboseală.
CABA3D: Simulare de rulmenți
CABA3D – Privire dinamică în rulment
- Analiza dinamică a rulmenților
- Determinarea forțelor de pe elementele rulante și inele și a deplasărilor componentelor individuale, luând în considerare toate gradele de libertate
- CABA3D permite calcularea comportamentului de fricțiune și de accelerare a elementelor rulante, de exemplu la intrarea în zona de încărcare.

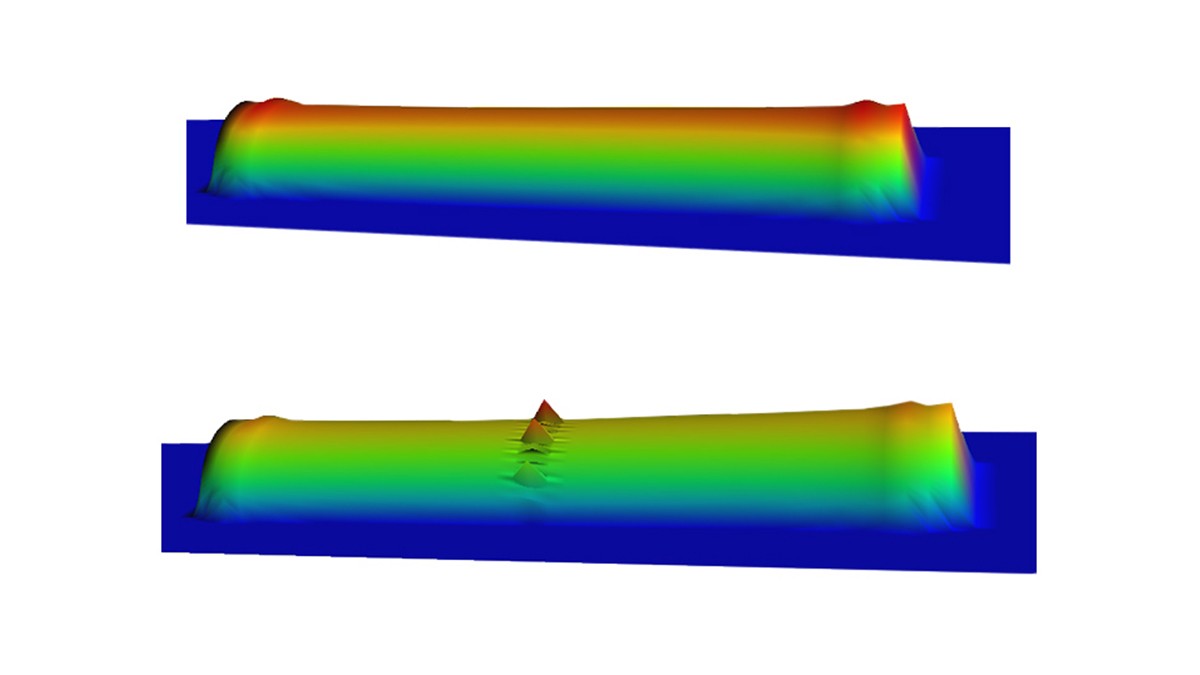

TELOS: Simularea contactelor de rulare
- Program de simulare 3D pentru contactele de rulare
- Diverse contacte de rulare în condiții generale de ungere
- Sarcini cvasistatice și tranzitorii
- Componente de rulment acoperite și neacoperite

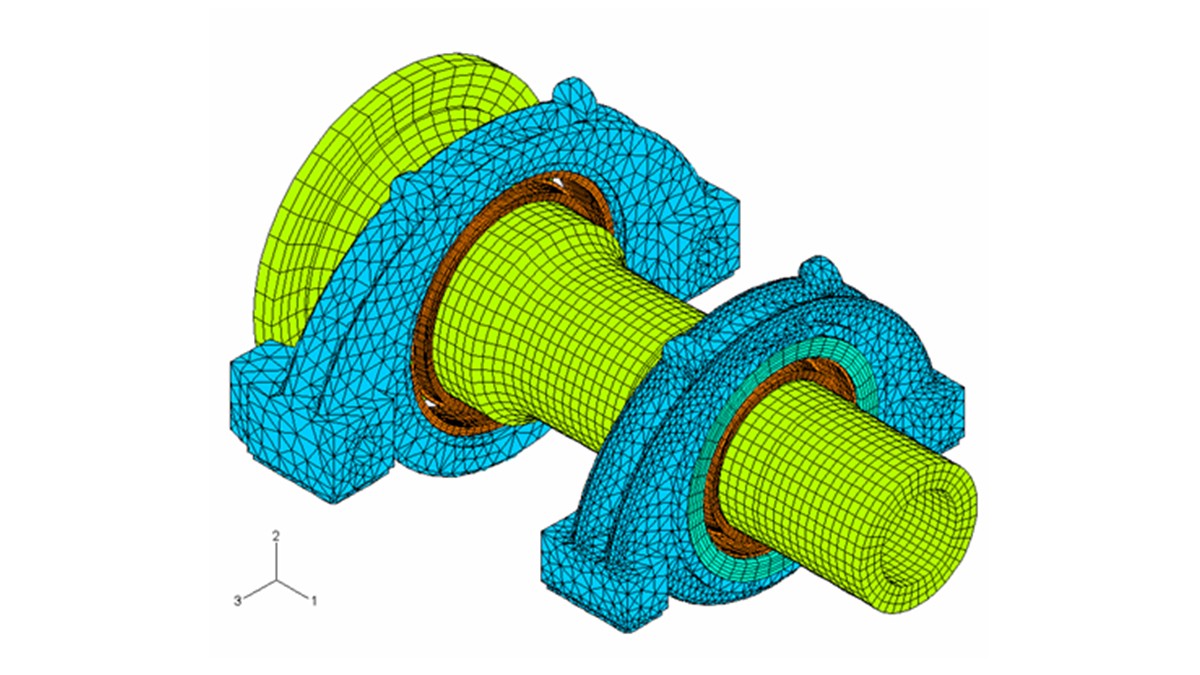

FEM
Pentru analize și mai detaliate, calculele FEM pot determina influența construcţiei adiacente asupra rulmenților și invers.
Mai multă siguranță și eficiență pentru turbinele eoliene

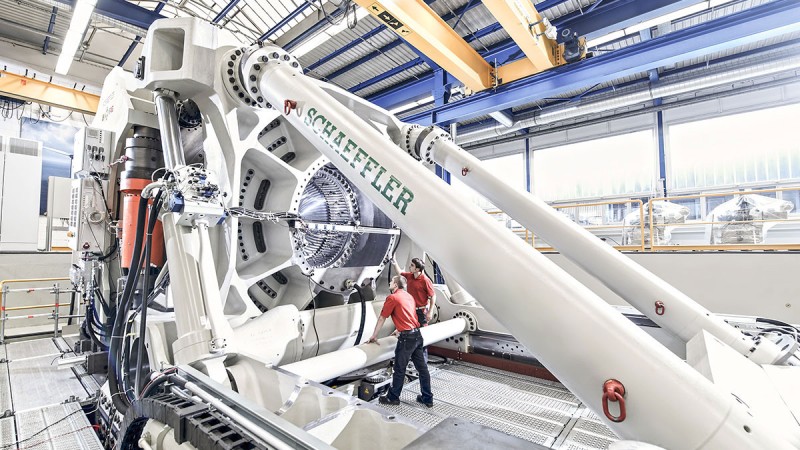

Pe unul dintre cele mai moderne, mai mari și mai performante standuri de testare pt. rulmenți de dimensiuni mari din lume, rulmenții de până la 15 tone și cu diametrul exterior de până la 3,5 metri pot fi testați într-un mediu asemănător celui din realitate, folosind un program vast de simulare. ASTRAIOS ajută la o mai bună înțelegere a întregului sistem, a factorilor de influență și a relațiilor din grupul propulsor al turbinelor eoliene. Astfel, Schaeffler contribuie decisiv la proiectarea mai rapidă și mai fiabilă a turbinelor eoliene și la creșterea eficienței costurilor și a siguranței acestora.
Standul de testare poartă numele de „Astraios”, un titan din mitologia greacă și tatăl celor patru zei ai vântului.
Simulare realistă de forţe şi momente
De la perioade de calm până la furtuni - turbinele eoliene sunt întotdeauna expuse condițiilor schimbătoare ale vântului. ASTRAIOS simulează sarcinile și momentele reale care apar într-o turbină eoliană.
- Pentru rulmenți de rotor și îmbinări articulate (rulmenţi de sprijin şi rotire)
- Este posibilă testarea tuturor conceptelor de rulmenți de rotor
- pentru turbine eoliene de până la 6 MW
Animație: Simularea tuturor forțelor și momentelor
Animație: Rulment de test
Analize ample
Cei peste 300 de senzori din rulmenții de test furnizează informații care sunt evaluate pentru diverse analize. Cu ajutorul sistemului de automatizare pentru aplicații de cercetare și dezvoltare de la Schaeffler, SARA, se realizează tehnologia de măsurare, de reglare și de control. Experții noștri evaluează datele și îmbunătățesc modelele de calcul, comparându-le cu rezultatele testelor.
